繪制通風機特性曲線
文章來源：本站 發布時間：2025-02-21 閱讀次數：次

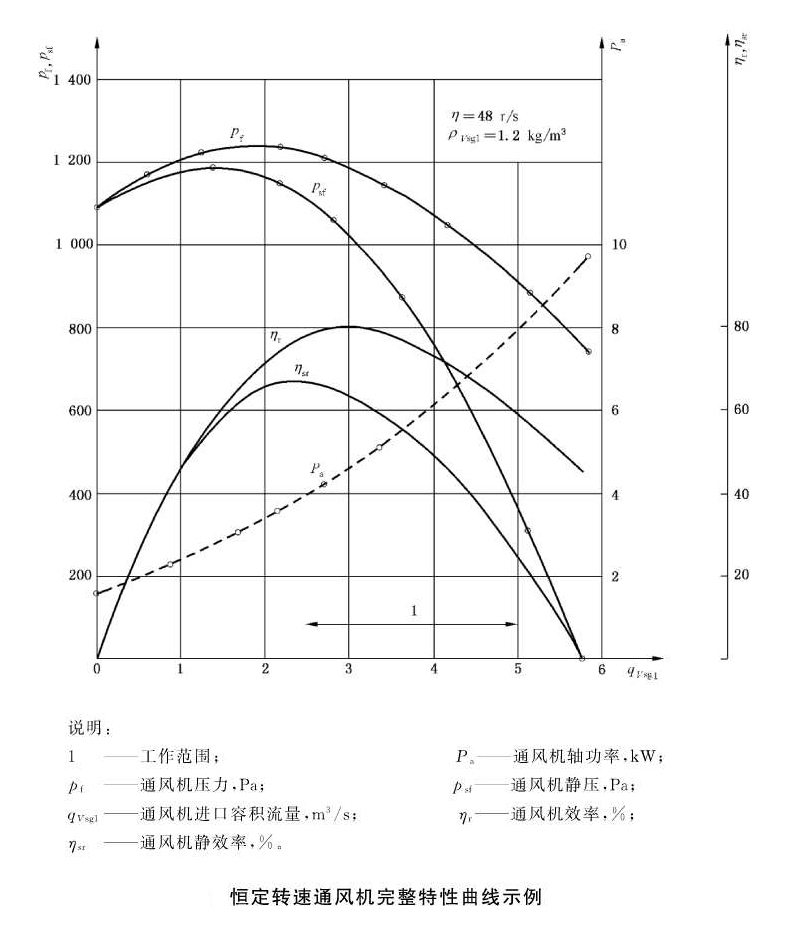

1、恒定轉速下的特性曲線
恒定轉速下的通風機特性曲線按照規則，換算到規定的轉速NGu、規定的密度ρsglGu（若無其他約定，為1.2kg/m³)和規定的進口絕對滯止壓力psglGu下的結果所得到的。
通風機壓力pf 或通風機靜壓psf 或兩者之一，與經過馬赫數修正的通風機動壓p d2 f M2 一起，對應進口容積流量qVsgl繪制曲線；通風機效率ηr和/或通風機靜效率ηsr或其等效軸功率也可繪制出曲線。
2、固有轉速下的特性曲線
如果機組包含通風機及其驅動裝置時，可采用固有轉速下的特性曲線。
驅動裝置應在固定和規定的條件下運行，例如，對于電動機，在額定電壓和頻率下運行。轉速須在對應進口容積流量的通風機性能特性曲線上注明；當采用驅動裝置性能參數對轉速做出關于電機輸入功率的修正時，雷諾數在準則范圍內，允許換算到其他空氣密度。

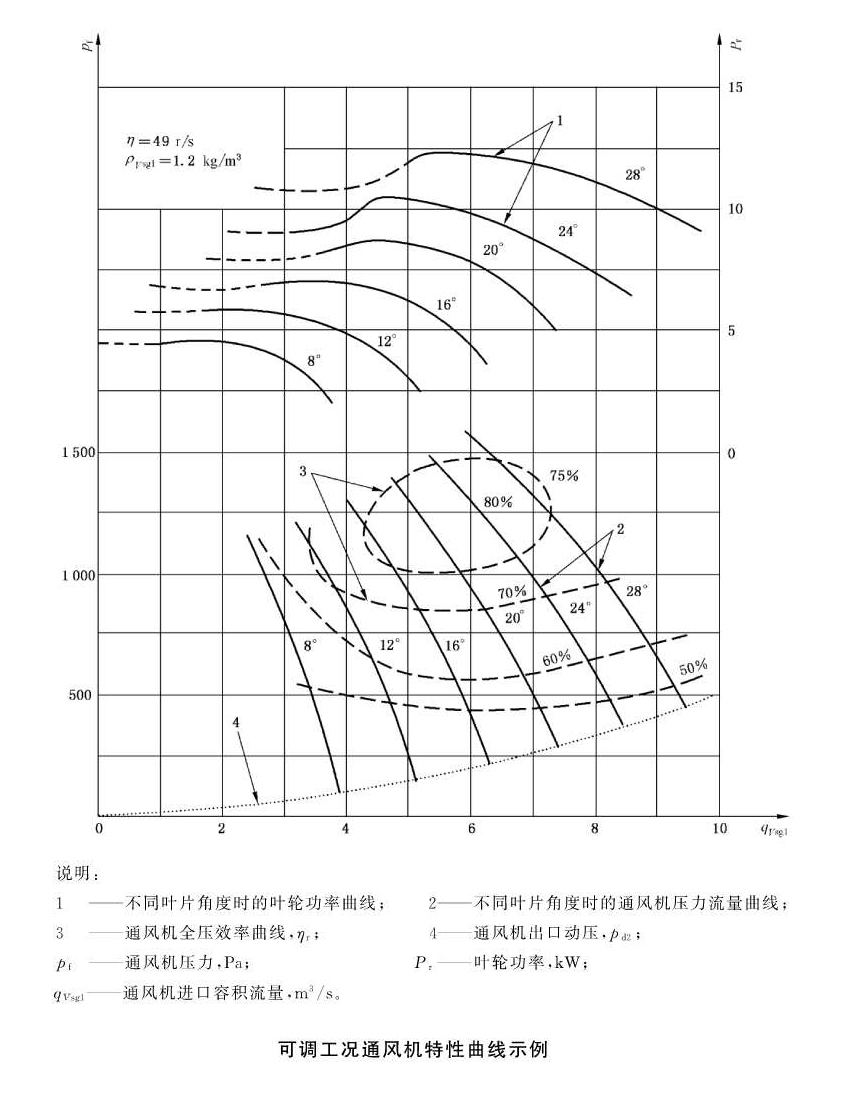

3、可調工況通風機的特性曲線
對于通過諸如可調節距葉片或可調進口導葉等方式改變其性能的通風機，需要繪制可調工況通風機特性曲線。建議采用進口密度為1.2kg/m³的一族等轉速特曲線，各曲線之間的距離在整個可用容積流量范圍內選擇合理間隔；在通風機壓力特性曲線上以光滑形式繪制等效率曲線。

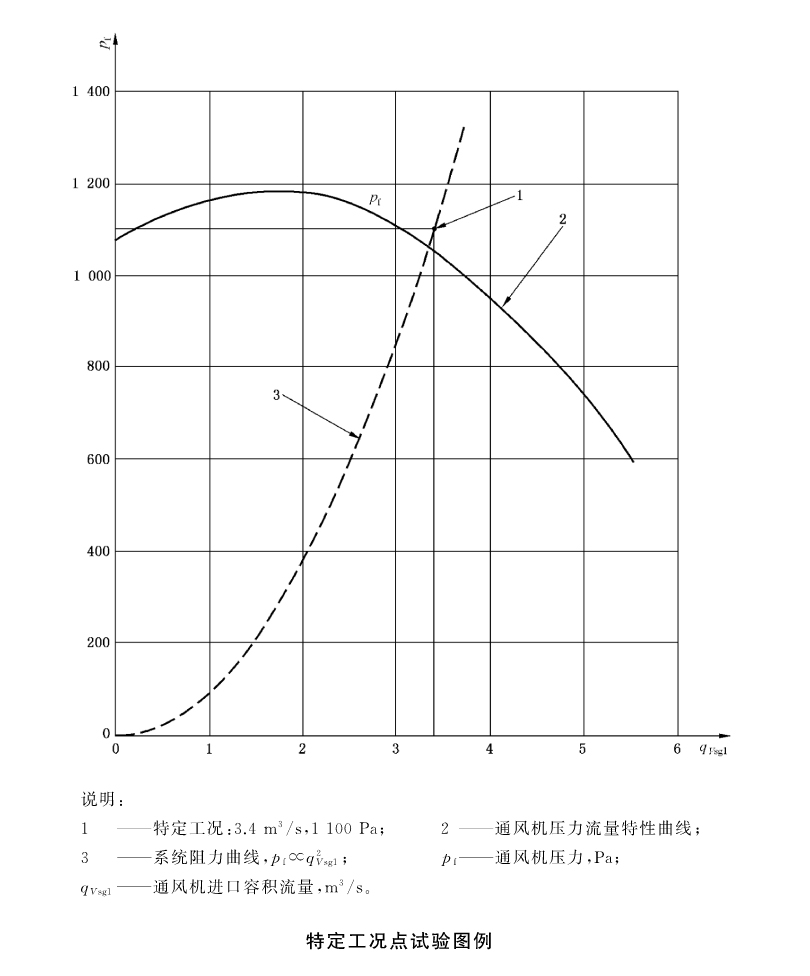

4、特定工況的試驗
特定工況試驗應至少由可確定通風機特性曲線一小部分的三個試驗點構成，其中包括特定的進口容積流量、特定的通風機滯止或靜態壓力。
應做出通過特定工況點的系統阻力曲線，滯止或靜態壓力隨進口容積流量的平方而變化。
通風機的實際運行點為通風機特性曲線與系統阻力曲線的交點。
應按照通風機偏差的相關國際標準確定偏離或偏差。
