風機性能曲線圖怎么看怎么繪制
文章來源：本站 發布時間：2025-11-04 閱讀次數：次
風機性能曲線圖是理解和選擇風機的關鍵工具，它直觀地展示了風機在不同風量（流量）下的壓力、功率和效率等參數的變化關系。
坐標軸含義
橫坐標（X軸）：通常表示風量（Q），單位可能是立方米每秒（m³/s）、立方米每小時（m³/h）或立方英尺每分鐘（CFM）。
縱坐標（Y軸）：表示壓力（P），單位可能是帕斯卡（Pa）或毫米水柱（H?O）。壓力又分為靜壓、動壓和全壓，全壓是靜壓與動壓之和。
關鍵曲線解讀
1.壓力-流量曲線（P-Q曲線）
這是最核心的曲線，顯示風機在不同風量下能提供的壓力。曲線與縱坐標的交點表示最大靜壓點（風量為零時的壓力），與橫坐標的交點表示最大流量點（壓力為零時的風量）。曲線上的任意一點都代表一個工作點，對應特定的風量和壓力。
2.功率-流量曲線（P-Q曲線）
表示風機在不同風量下消耗的軸功率。對于離心式風機，功率隨風量增加而增大；軸流式風機在特定區間內功率可能隨風量增加而減小。
3.效率-流量曲線（η-Q曲線）
顯示風機在不同風量下的效率。效率通常先隨風量增加而上升，達到峰值后逐漸下降。高效區（最高效率點±10%范圍內）是風機節能運行的關鍵區域。

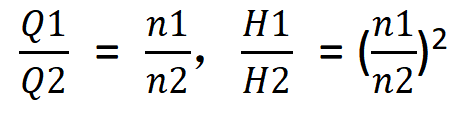

繪制風機性能曲線圖，在風量測試臺中測量風壓、功率、效率等參數，記錄不同風量（Q）對應的靜壓（H）、軸功率（N）和效率（η），形成多組數據點，根據比例定律，相似工況點需滿足。
測試數據是繪制性能曲線的核心，需結合高精度設備、標準化環境及規范操作才能確保曲線可靠性。若測試條件不達標，即使有數據也可能導致曲線失真。云沛集團定制的風量測試臺測量精度高，數據真實，無數據誤差波動度，風量測試臺采用全自動噴嘴，根據測試風量大小自動選擇噴嘴，無需人工更換，是風量測試臺定制的最優選擇。
