干貨發布！空調的制冷量、制熱量測試方法
文章來源：本站 發布時間：2020-10-12 閱讀次數：次

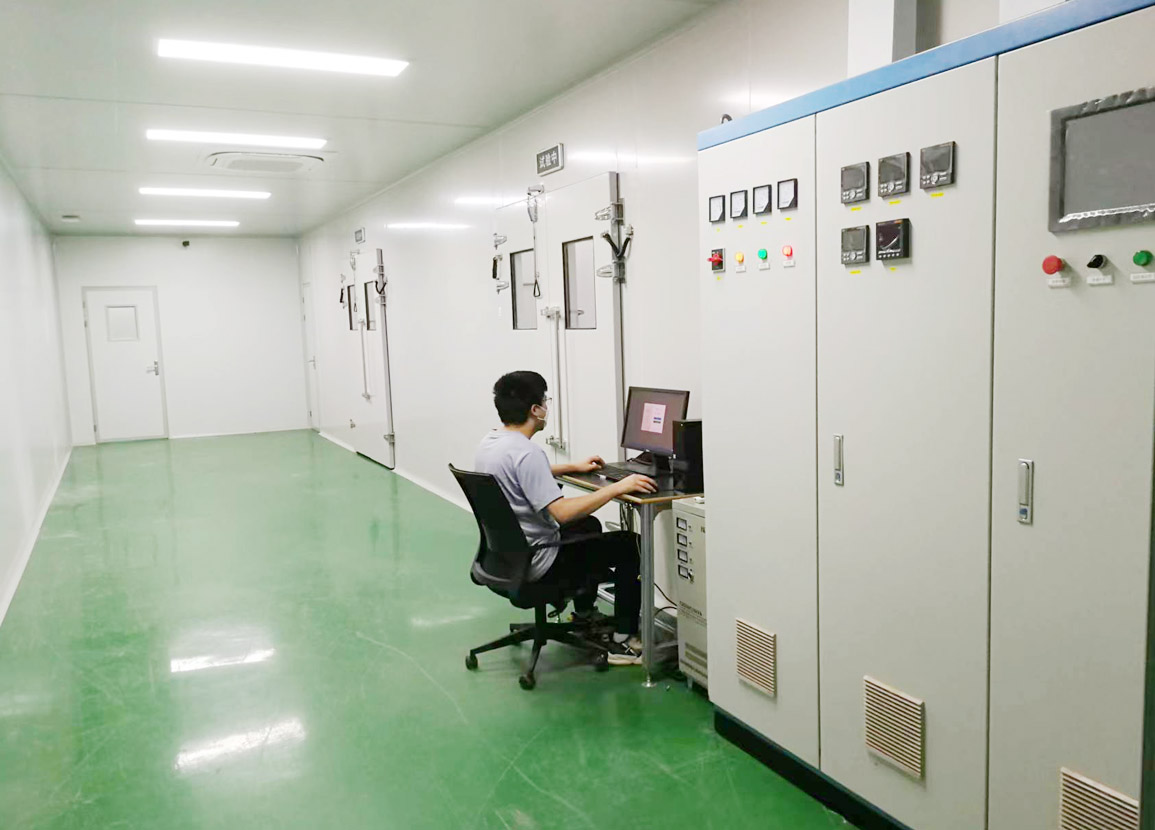

一、焓差實驗室結構組成（實物圖）

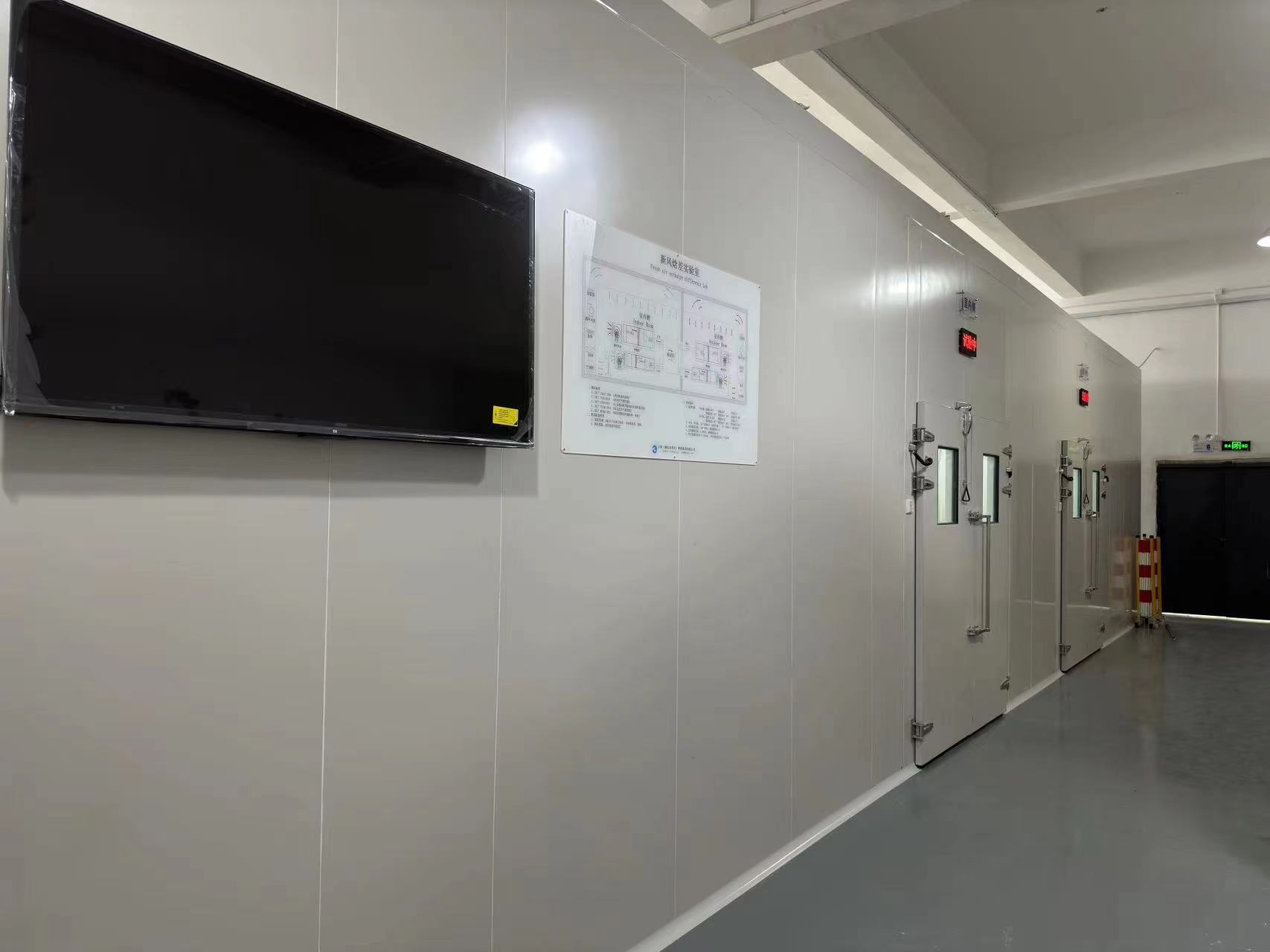

a.外圍保溫結構
試驗室外圍保溫結構作用是在空間上進行分隔，將焓差試驗室分成室內側環境室、室外側環境室相對獨立的空間，從而確保試驗室在室內側和室外側房間，能夠分別建立起符合測試要求并相對穩定的人工模擬環境，不受外圍空間的干擾。隔阻試驗室內部空間與外部環境之間以及室內側與室外側之間的熱傳遞，減少冷熱量的損失，降低調節環境溫度的能耗，要具有明顯的保溫節能效果。
b.空氣處理機組
空氣再調節處理系統主要由空調柜體、風機、加熱器、加濕器、制冷系統等組成。其作用是對焓差試驗室的室內的空氣狀態進行調節，達到測試時所需的工況條件。
c.溫濕度采集裝置
溫濕度采樣系統主要包括:溫度采樣器、鉑電阻、取樣風機、溫度變送器、溫度控制儀表及計算機測量系統等。其作用是采集室內干、濕球溫度，室外干、濕球溫度，出風干、濕球溫度，是焓差法測試基本參量。
d.空氣流量測量裝置
風量測量裝置由進風室、噴嘴、排風室、排風機、壓力變送器、變頻器、靜壓控制儀表、連接軟管及計算機測量系統等組成。其作用是測量被試機組的空氣流量，同樣是焓差法測試的基本參量。
e.測試控制系統
控制系統為用戶提供一個方便的測量控制操作平臺，它由各種測控儀表、變送器、計算機、開關、指示燈等組成。主要作用是焓差試驗室運轉控制中心，確保試驗室正常運轉。
f.測量數據采集系統
測量數據采集系統是采集焓差法測試基本參量的系統，將各種傳感器的電參量、轉換成數字量，主要包含：功率計、壓力變送器、溫度傳感器等。
二、焓差實驗室培訓PPT
